Ремонт шпинделя Kenturn 10.000 RPM

Комплексный ремонт шпинделя Kenturn: замена подшипников, пружин системы фиксации, шлифование инструментального конуса, замена уплотнений
Kenturn 12 000 RPM BT40
  • Обороты - 12000 об/мин
  • Привод - Ременной
  • Инструментальный конус - SK40
  • Охлаждение - Жидкостное
Выход из строя:
  • Износ подшипников передней и задней опоры
  • Перетянут ремень
Подготовка к сборке шпиндельного узла Kenturn 10 000 RPM
Очистка и подготовка комплектующих
Вал SK 50 шпинделя Kenturn
Радиальное биение инструментального конуса 4 мкм, решено шлифовать.
Cборка шпиндельного узла Kenturn 10 000 RPM
Собраный узел подготовлен к испытаниям
Замена пружин системы фиксации шпинделя Kenturn
С новыми пружинами усилие фиксации инструмента 20 kN
Проверка геометрии собранного узла
Радиальное биение инструментального конуса после шлифовки и сборки 1 мкм
Собранный шпиндель Kenturn
Вид сзади

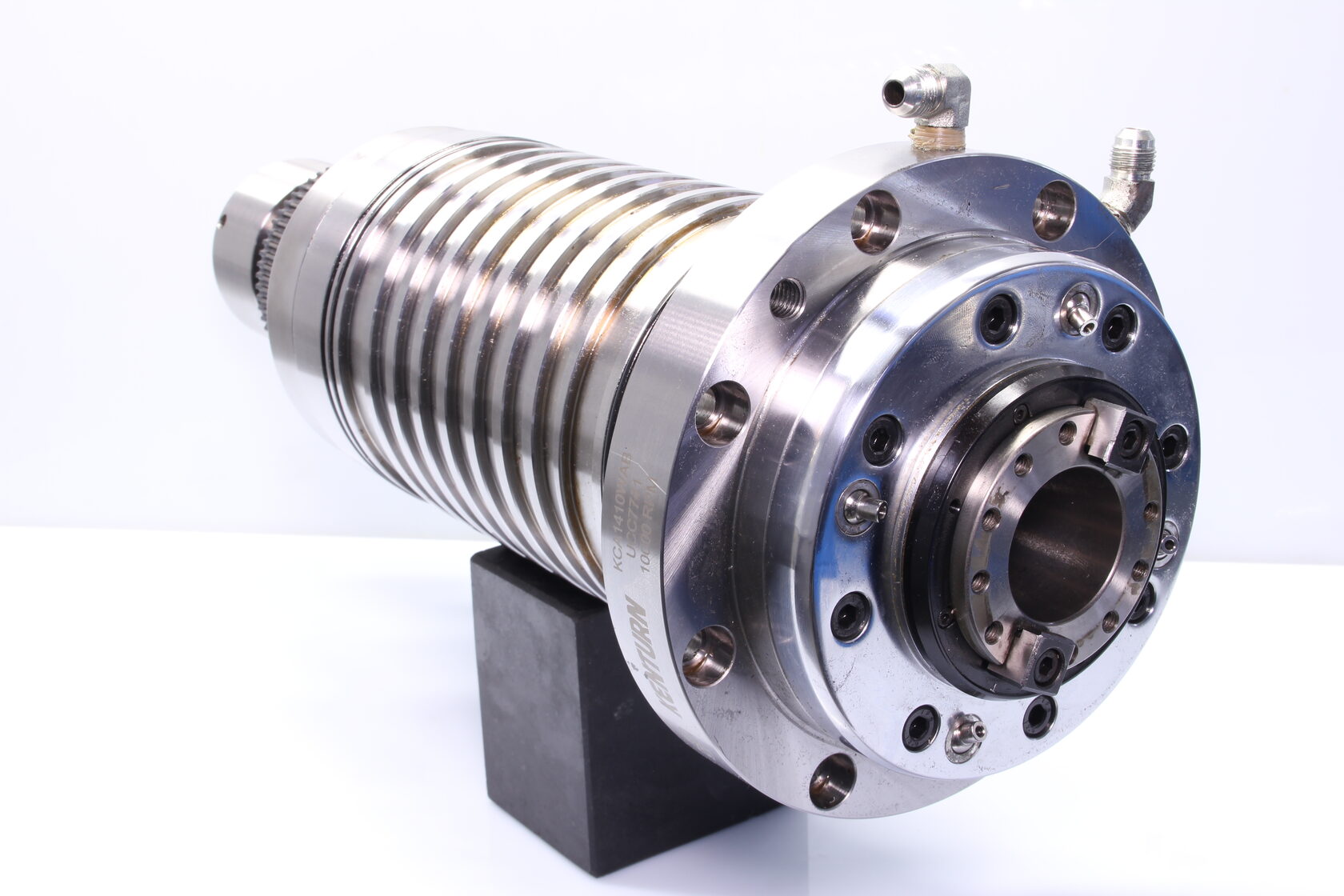

Собранный шпиндель Kenturn
Вид спереди
Испытания шпиндельного узла Kenturn
Обкатка до максимальных оборотов с контролем темепартуры и вибрации
Испытания шпиндельного узла Kenturn
Балансировка шпиндельного узла
Завершения ремонта шпинделя Kenturn
Отправка шпинделя клиенту
